Placa Série HobbyFly 1S LiPo LiHV GNB27 PH2.0 1 A 6 Baterias

Placa desenvolvida para conectar de 1 a 6 baterias 1S em série e utilizá-las com um carregador balanceador externo compatível.

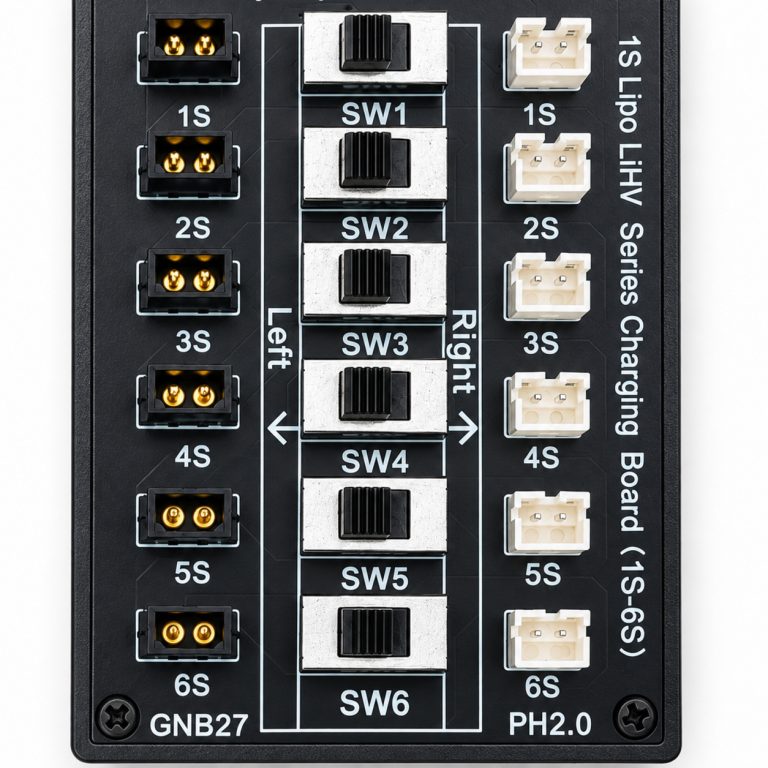

Possui seis posições numeradas de 1S a 6S. Em cada posição há uma entrada GNB27 no lado esquerdo, uma entrada PH2.0 no lado direito e um seletor Left/Right para escolher o conector utilizado.

Pode ser usada com baterias 1S LiPo ou LiHV, desde que o tipo correto de bateria e a quantidade total de células sejam configurados no carregador externo.

Características

• Marca: HobbyFly
• Tipo: placa de carga em série
• Aplicação: baterias 1S LiPo e LiHV
• Quantidade de posições: de 1 a 6 baterias
• Conectores para baterias: GNB27 e PH2.0
• Seis seletores independentes Left/Right
• Conector principal XT60 preso à placa
• Conexão de balanceamento de 1S a 6S
• Compatível com a função Storage quando disponível e corretamente configurada no carregador externo

Importante

Esta placa não é um carregador autônomo. É necessário utilizar um carregador balanceador externo compatível, que não acompanha o produto.

Como usar

1. Confira o tipo, a polaridade, o conector e as condições de cada bateria antes de conectar.
2. Utilize baterias compatíveis e, de preferência, do mesmo modelo, capacidade e estado de carga.
3. Conecte as baterias em posições sequenciais, começando pela posição 1S e sem deixar posições vazias entre elas.
4. Em cada posição utilizada, mova o seletor para o lado correspondente ao conector conectado: GNB27 à esquerda ou PH2.0 à direita.
5. Conecte o cabo de balanceamento e o cabo principal ao carregador balanceador externo compatível.
6. No carregador, selecione corretamente LiPo ou LiHV e configure a quantidade total de células de acordo com o número de baterias 1S conectadas. Exemplo: quatro baterias 1S conectadas formam uma configuração 4S.
7. Ajuste a corrente conforme a recomendação do fabricante de uma bateria individual. Em uma ligação em série, a corrente não deve ser multiplicada pela quantidade de baterias.
8. Inicie o processo e acompanhe a operação do começo ao fim.

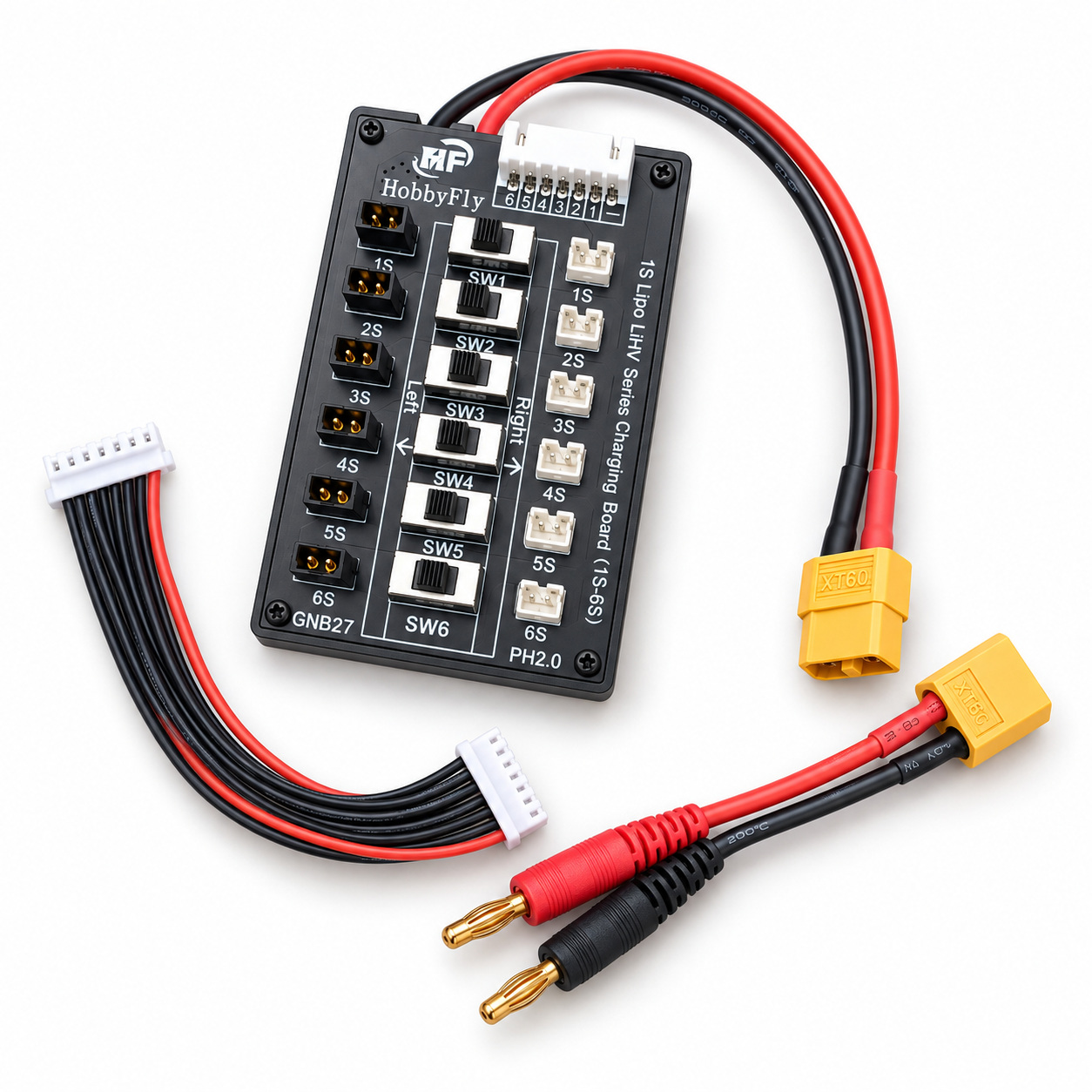

Conteúdo da compra

• 1 placa de carga em série HobbyFly com cabo XT60 preso à placa
• 1 cabo de balanceamento
• 1 cabo adaptador XT60 para dois plugs banana de 4 mm, sendo um vermelho e um preto
• 1 embalagem

Baterias e carregador balanceador não acompanham o produto.

Atenção e segurança

• Nunca conecte simultaneamente uma bateria GNB27 e outra PH2.0 na mesma posição numerada.
• Nunca pule posições ao montar a sequência de baterias.
• Não utilize baterias danificadas, perfuradas, inchadas ou com polaridade incompatível.
• Não conecte nem desconecte componentes durante a carga.
• Nunca deixe baterias LiPo ou LiHV carregando sem supervisão.
• Realize a carga sobre uma superfície não inflamável e utilize os recursos de proteção recomendados pelos fabricantes das baterias e do carregador.
• Respeite os limites informados pelo fabricante das baterias, do carregador e da placa.

Garantia

90 dias.
